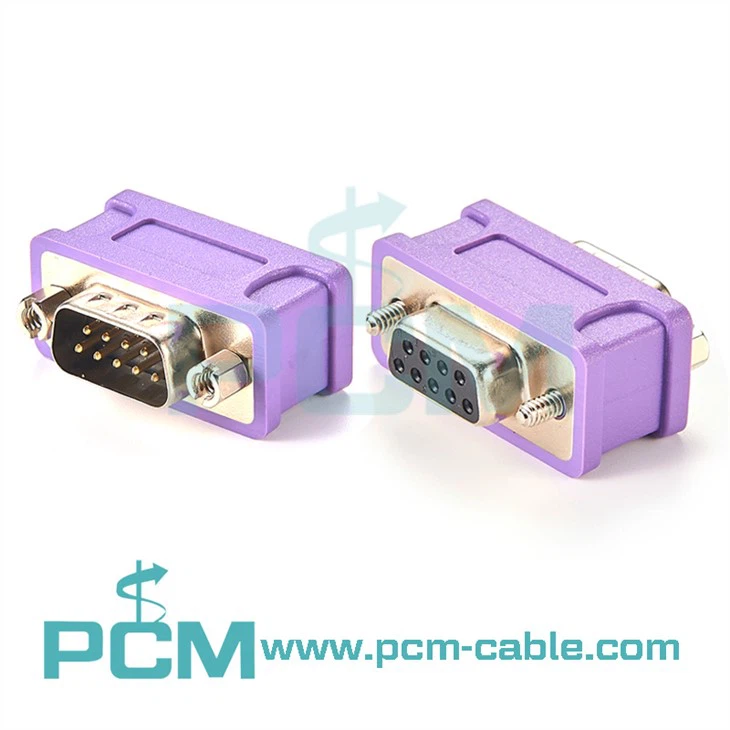

Adattatore bus CAN con D-Sub a 9 pin

Per ottenere i migliori risultati, la terminazione del bus CAN deve corrispondere all'impedenza nominale del cavo, specificata come 120 ohm per ISO 11898-2 (CAN ad alta velocità). Pertanto, l'adattatore terminale 120-ohm è considerato lo standard per il bus CAN.

Il ruolo dei resistori di terminazione

1. Migliora la capacità anti-interferenza, lascia che il segnale ad alta frequenza e a bassa energia scompaia rapidamente

2. Assicurarsi che il bus entri rapidamente nello stato recessivo, in modo che l'energia della capacità parassita possa scomparire più velocemente;

3. Migliorare la qualità del segnale e posizionarlo su entrambe le estremità del bus per ridurre l'energia riflessa.

Specifiche e caratteristiche

1. La precisione e la potenza del resistore da 120 ohm sono calcolate in base alla comunicazione del chip CAN di TI, quindi puoi usarla con sicurezza;

2. La definizione di comunicazione di CAN, il secondo pin è il segnale L e il settimo pin è il segnale H. La resistenza da 120 ohm tra il secondo pin e il settimo pin viene utilizzata per filtrare l'interferenza dell'eco all'estremità del bus e garantire l'integrità del protocollo di comunicazione;

3. L'aspetto del prodotto è esattamente lo stesso di quello di DB9;

4. L'interfaccia maschio-femmina può essere inserita direttamente nell'interfaccia pin DB9 all'estremità posteriore dell'analisi del bus, senza modificare il cavo esistente;

5. Le viti sul DB9 possono essere rimosse. Le viti vengono utilizzate per fissare le porte sulla linea di test. Se si tratta di un test di comunicazione, è più conveniente rimuovere le viti e inserirle;
