Per controllare il segnale RS485 con un multimetro True RMS, seguire questi passaggi:
1. Confermare il cablaggio: assicurarsi che i terminali A e B del dispositivo RS485 siano collegati correttamente. A è un segnale non invertente e B è un segnale invertente.
2. Selezionare la modalità di misurazione della tensione: impostare il multimetro sulla modalità di misurazione della tensione CC e l'intervallo deve essere impostato su almeno 5 V o superiore per adattarsi all'intervallo di tensione del segnale RS485 (solitamente da -7 V a +12 V).
3. Misurare la tensione della linea del segnale:
- Collegare la sonda rossa del multimetro alla linea A e la sonda nera alla linea B.
- Durante la normale comunicazione del segnale RS485, la differenza di tensione tra la linea A e la linea B dovrebbe essere compresa tra +1,5 V e +5 V (livello logico alto) o tra -1,5 V e -5 V (livello logico basso).
4. Controllare le fluttuazioni del segnale: durante la comunicazione, la tensione tra A e B dovrebbe fluttuare con la trasmissione dei dati. Se la tensione rimane invariata, potrebbe indicare che la linea del segnale non sta trasmettendo dati o che il dispositivo non funziona correttamente.
5. Risoluzione dei problemi:
- Se la tensione è fuori dall'intervallo normale o non presenta fluttuazioni, controllare se il collegamento della linea è allentato, se la resistenza del terminale è adeguata o se il dispositivo funziona correttamente.
Questo metodo può determinare se il segnale esiste attraverso la differenza di tensione di RS485, ma non può misurare la forma d'onda specifica del segnale. Per ottenere informazioni più dettagliate sul segnale, si consiglia di utilizzare un oscilloscopio.
Informazioni su Premier Cable
Premier Cable è un produttore professionale di cavi seriali USB, convertitori seriali e assemblaggi di cavi e cablaggi, impegnato a fornire ai clienti soluzioni di comunicazione di alta qualità, stabili e affidabili. La nostra linea di prodotti è completa, inclusi cavi di conversione da USB a RS232, RS485, RS422, TTL, UART e altri cavi di conversione dell'interfaccia, nonché convertitori da RS232 a RS485, RS422, TTL. Per diversi scenari applicativi, abbiamo lanciato prodotti innovativi di design funzionale 2-in-1 e 4-in-1 per offrire agli utenti un'esperienza di connessione più efficiente. Che si tratti di automazione industriale, apparecchiature di comunicazione o test e misurazione, Premier Cable può fornirti soluzioni personalizzate.
Potrebbe anche piacerti

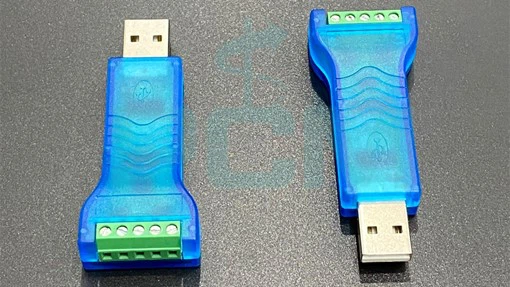

2-in-1 Convertitore da USB a RS485 TTL
Cavo USB a RS232 RS485 RS422 TTL
2-in-1 Cavo adattatore seriale da USB a RS232

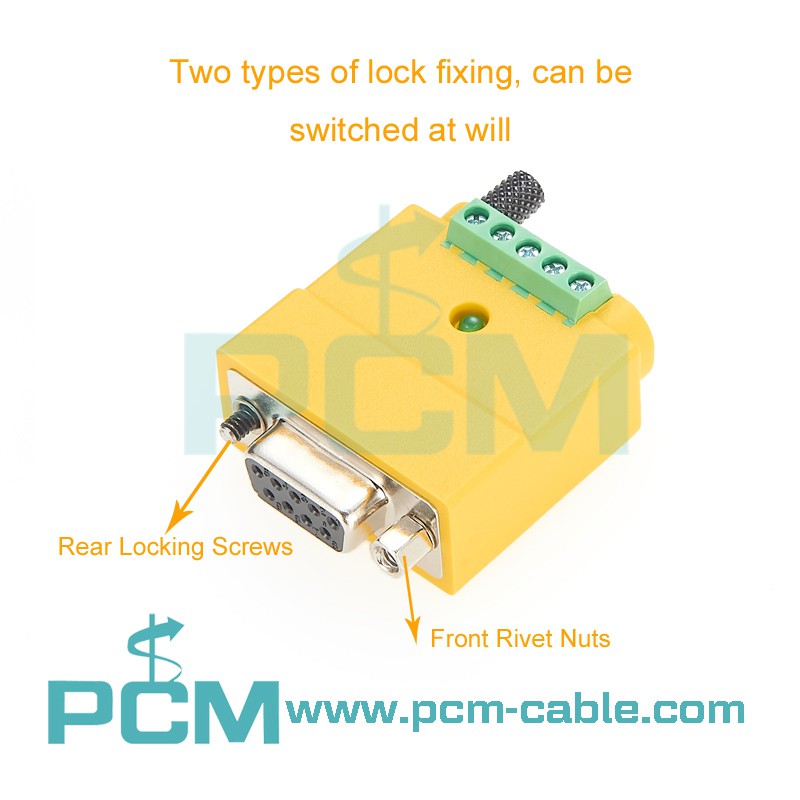

Convertitore RS232 a RS485 RS422
